手把手教你搞定菜单权限设计，精确到按钮级别

一、介绍

在实际的项目开发过程中，菜单权限功能可以说是后端管理系统中必不可少的一个环节，根据业务的复杂度，设计的时候可深可浅，但无论怎么变化，设计的思路基本都是围绕着用户、角色、菜单进行相应的扩展。

今天小编就和大家一起来讨论一下，怎么设计一套可以精确到按钮级别的菜单权限功能，废话不多说，直接开撸！

二、数据库设计

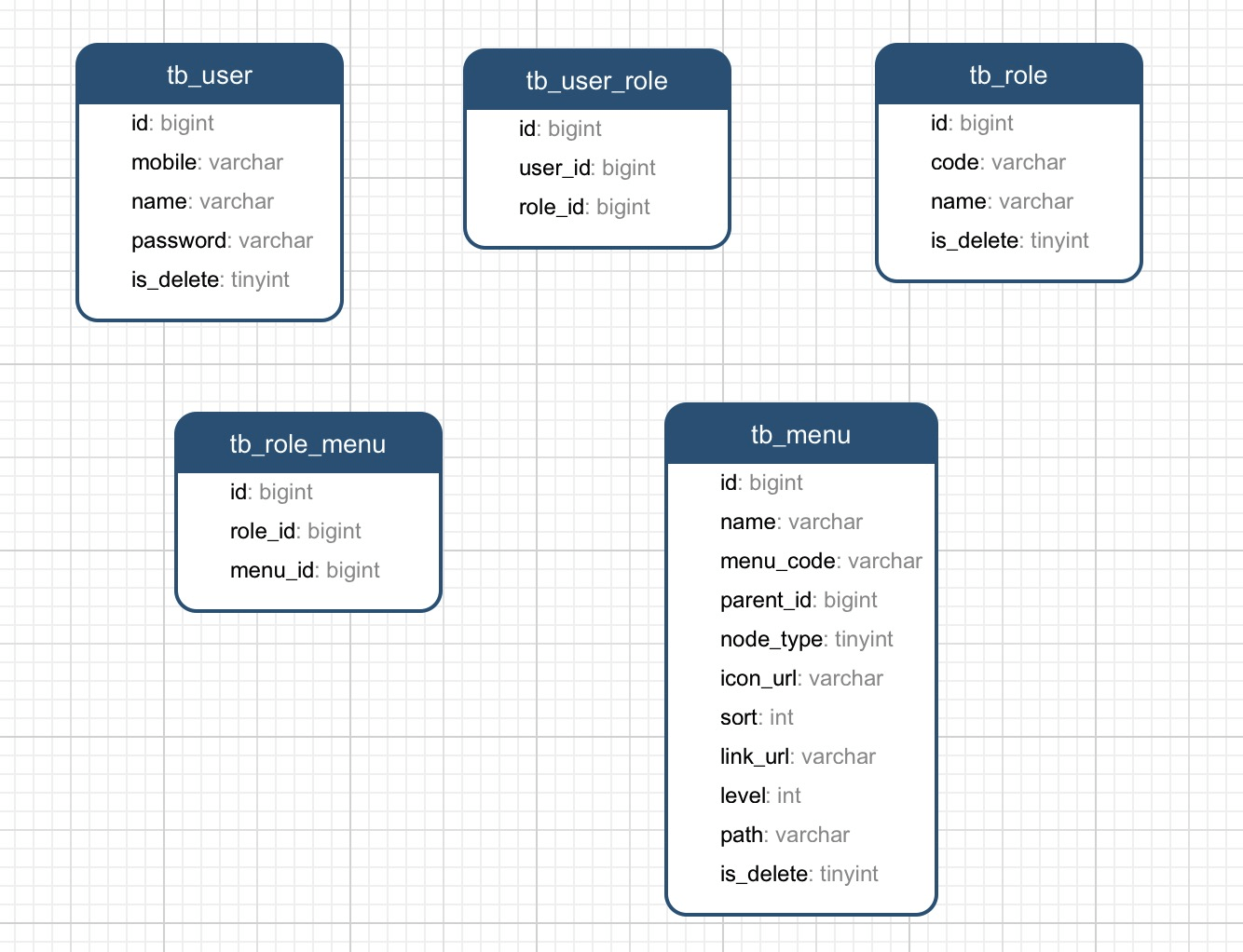

先来看一下，用户、角色、菜单表对应的ER图，如下：

其中，用户和角色是多对多的关系，角色与菜单也是多对多的关系，用户通过角色来关联到菜单，当然也有的业务系统菜单权限模型，是可以直接通过用户关联到菜单，对菜单权限可以直接控制到用户级别，不过这个都不是问题，这个也可以进行扩展。

对于用户、角色表比较简单，下面，我们重点来看看菜单表的设计，如下：

可以看到，整个菜单表就是一个树型结构，关键字段说明：

  • menu_code：菜单编码，用于后端权限控制
  • parent_id：菜单父节点ID，方便递归遍历菜单
  • node_type：节点类型，可以是文件夹、页面或者按钮类型
  • link_url：页面对应的地址，如果是文件夹或者按钮类型，可以为空
  • level：菜单树的层次，以便于查询指定层级的菜单
  • path：树id的路径，主要用于存放从根节点到当前树的父节点的路径，逗号分隔，想要找父节点会特别快

为了后面方便开发，我们先创建一个名为menu_auth_db的数据库，初始脚本如下：

CREATE DATABASE IF NOT EXISTS menu_auth_db default charset utf8mb4 COLLATE utf8mb4_unicode_ci;

CREATE TABLE menu_auth_db.tb_user (
  id bigint(20) unsigned NOT NULL COMMENT '消息给过来的ID',
  mobile varchar(20) NOT NULL DEFAULT '' COMMENT '手机号',
  name varchar(100) NOT NULL DEFAULT '' COMMENT '姓名',
  password varchar(128) NOT NULL DEFAULT '' COMMENT '密码',
  is_delete tinyint(4) NOT NULL DEFAULT '0' COMMENT '是否删除 1：已删除；0：未删除',
  PRIMARY KEY (id),
  KEY idx_name (name) USING BTREE,
  KEY idx_mobile (mobile) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='用户表';

CREATE TABLE menu_auth_db.tb_user_role (
  id bigint(20) unsigned NOT NULL COMMENT '主键',
  user_id bigint(20) NOT NULL COMMENT '用户ID',
  role_id bigint(20) NOT NULL COMMENT '角色ID',
  PRIMARY KEY (id),
  KEY idx_user_id (user_id) USING BTREE,
  KEY idx_role_id (role_id) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='用户角色表';

CREATE TABLE menu_auth_db.tb_role (
  id bigint(20) unsigned NOT NULL COMMENT '主键',
  code varchar(100) NOT NULL DEFAULT '' COMMENT '编码',
  name varchar(100) NOT NULL DEFAULT '' COMMENT '名称',
  is_delete tinyint(4) NOT NULL DEFAULT '0' COMMENT '是否删除 1：已删除；0：未删除',
  PRIMARY KEY (id),
  KEY idx_code (code) USING BTREE,
  KEY idx_name (name) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='角色表';

CREATE TABLE menu_auth_db.tb_role_menu (
  id bigint(20) unsigned NOT NULL COMMENT '主键',
  role_id bigint(20) NOT NULL COMMENT '角色ID',
  menu_id bigint(20) NOT NULL COMMENT '菜单ID',
  PRIMARY KEY (id),
  KEY idx_role_id (role_id) USING BTREE,
  KEY idx_menu_id (menu_id) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='角色菜单关系表';

CREATE TABLE menu_auth_db.tb_menu (
  id bigint(20) NOT NULL COMMENT '主键',
  name varchar(100) COLLATE utf8mb4_unicode_ci NOT NULL DEFAULT '' COMMENT '名称',
  menu_code varchar(100) COLLATE utf8mb4_unicode_ci NOT NULL DEFAULT '' COMMENT '菜单编码',
  parent_id bigint(20) DEFAULT NULL COMMENT '父节点',
  node_type tinyint(4) NOT NULL DEFAULT '1' COMMENT '节点类型，1文件夹，2页面，3按钮',
  icon_url varchar(255) COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '图标地址',
  sort int(11) NOT NULL DEFAULT '1' COMMENT '排序号',
  link_url varchar(500) COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '页面对应的地址',
  level int(11) NOT NULL DEFAULT '0' COMMENT '层次',
  path varchar(2500) COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '树id的路径 整个层次上的路径id，逗号分隔，想要找父节点特别快',
  is_delete tinyint(4) NOT NULL DEFAULT '0' COMMENT '是否删除 1：已删除；0：未删除',
  PRIMARY KEY (id) USING BTREE,
  KEY idx_parent_id (parent_id) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='菜单表';

三、后端开发

菜单权限模块的数据库设计，一般5张表就可以搞定，真正有点复杂的地方在于数据的写入和渲染，当然如果老板突然让你来开发一套菜单权限系统，我们也没必要慌张，下面，我们一起来看看后端应该如何开发。

3.1、创建项目

为了方便快捷，小编我采用的是springboot+mybatisPlus组件来快速开发，直接利用mybatisPlus官方提供的快速生成代码的demo，一键生成所需的dao、service、web层的代码，结果如下：

3.2、编写菜单添加服务

@Override
public void addMenu(Menu menu) {
    //如果插入的当前节点为根节点，parentId指定为0
    if(menu.getParentId().longValue() == 0){
        menu.setLevel(1);//根节点层级为1
        menu.setPath(null);//根节点路径为空
    }else{
        Menu parentMenu = baseMapper.selectById(menu.getParentId());
        if(parentMenu == null){
            throw new CommonException("未查询到对应的父节点");
        }
        menu.setLevel(parentMenu.getLevel().intValue() + 1);
        if(StringUtils.isNotEmpty(parentMenu.getPath())){
            menu.setPath(parentMenu.getPath() + "," + parentMenu.getId());
        }else{
            menu.setPath(parentMenu.getId().toString());
        }
    }
    //可以使用雪花算法，生成ID
    menu.setId(System.currentTimeMillis());
    super.save(menu);
}

新增菜单比较简单，直接将数据插入即可，需要注意的地方是parent_id、level、path，这三个字段的写入，如果新建的是根节点，默认parent_id为0，方便后续递归遍历。

3.3、编写菜单后端查询服务

  • 新建一个菜单视图实体类
@Data
@EqualsAndHashCode(callSuper = false)
@Accessors(chain = true)
public class MenuVo implements Serializable {

    private static final long serialVersionUID = -4559267810907997111L;

    /**
     * 主键
     */
    private Long id;

    /**
     * 名称
     */
    private String name;

    /**
     * 菜单编码
     */
    private String menuCode;

    /**
     * 父节点
     */
    private Long parentId;

    /**
     * 节点类型，1文件夹，2页面，3按钮
     */
    private Integer nodeType;

    /**
     * 图标地址
     */
    private String iconUrl;

    /**
     * 排序号
     */
    private Integer sort;

    /**
     * 页面对应的地址
     */
    private String linkUrl;

    /**
     * 层次
     */
    private Integer level;

    /**
     * 树id的路径 整个层次上的路径id，逗号分隔，想要找父节点特别快
     */
    private String path;

    /**
     * 子菜单集合
     */
    List<MenuVo> childMenu;
}
  • 编写菜单查询服务，使用递归重新封装菜单视图
@Override
public List<MenuVo> queryMenuTree() {
    Wrapper queryObj = new QueryWrapper<>().orderByAsc("level","sort");
    List<Menu> allMenu = super.list(queryObj);
    // 0L：表示根节点的父ID
    List<MenuVo> resultList = transferMenuVo(allMenu, 0L);
    return resultList;
}
/**
 * 封装菜单视图
 * @param allMenu
 * @param parentId
 * @return
 */
private List<MenuVo> transferMenuVo(List<Menu> allMenu, Long parentId){
    List<MenuVo> resultList = new ArrayList<>();
    if(!CollectionUtils.isEmpty(allMenu)){
        for (Menu source : allMenu) {
            if(parentId.longValue() == source.getParentId().longValue()){
                MenuVo menuVo = new MenuVo();
                BeanUtils.copyProperties(source, menuVo);
                //递归查询子菜单，并封装信息
                List<MenuVo> childList = transferMenuVo(allMenu, source.getId());
                if(!CollectionUtils.isEmpty(childList)){
                    menuVo.setChildMenu(childList);
                }
                resultList.add(menuVo);
            }
        }
    }
    return resultList;
}
  • 编写一个菜单树查询接口，如下：
@RestController
@RequestMapping("/menu")
public class MenuController {

    @Autowired
    private MenuService menuService;

    @PostMapping(value = "/queryMenuTree")
    public List<MenuVo> queryTreeMenu(){
        return menuService.queryMenuTree();
    }
}

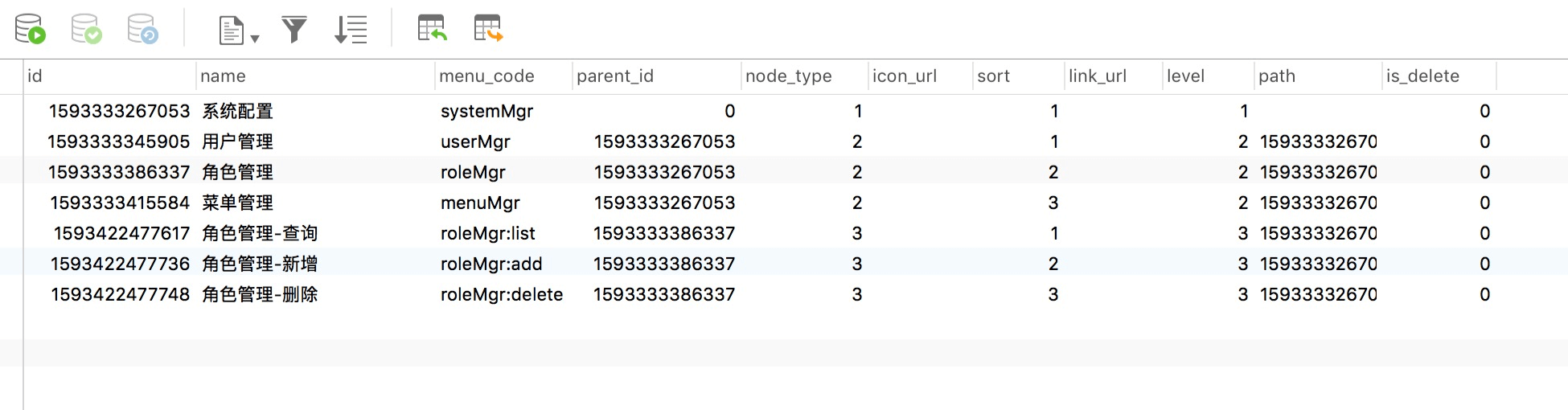

为了便于演示，我们先初始化7条数据，如下图：

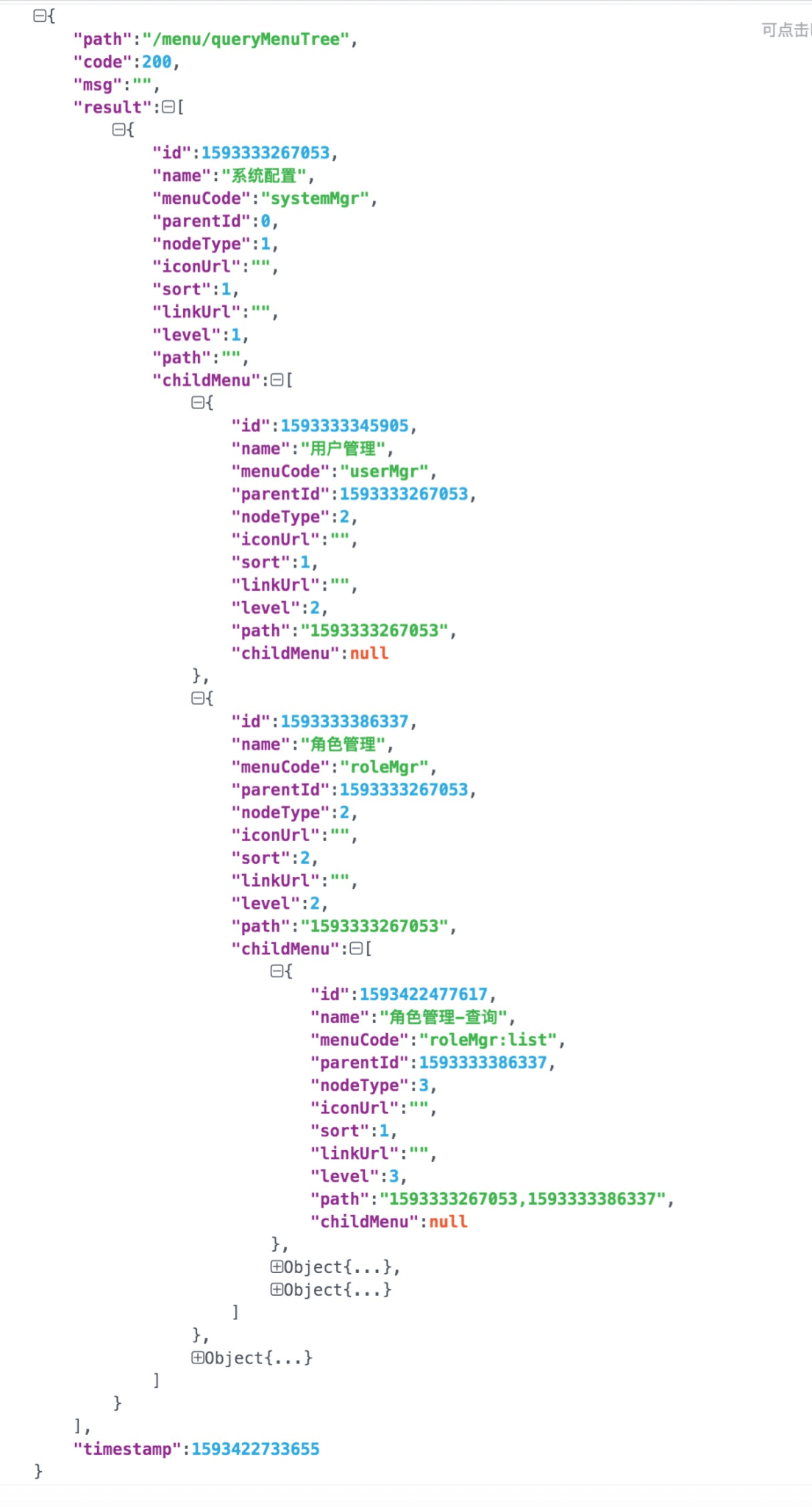

其中最后三条是按钮类型，等下会用于后端权限控制，接口查询结果如下：

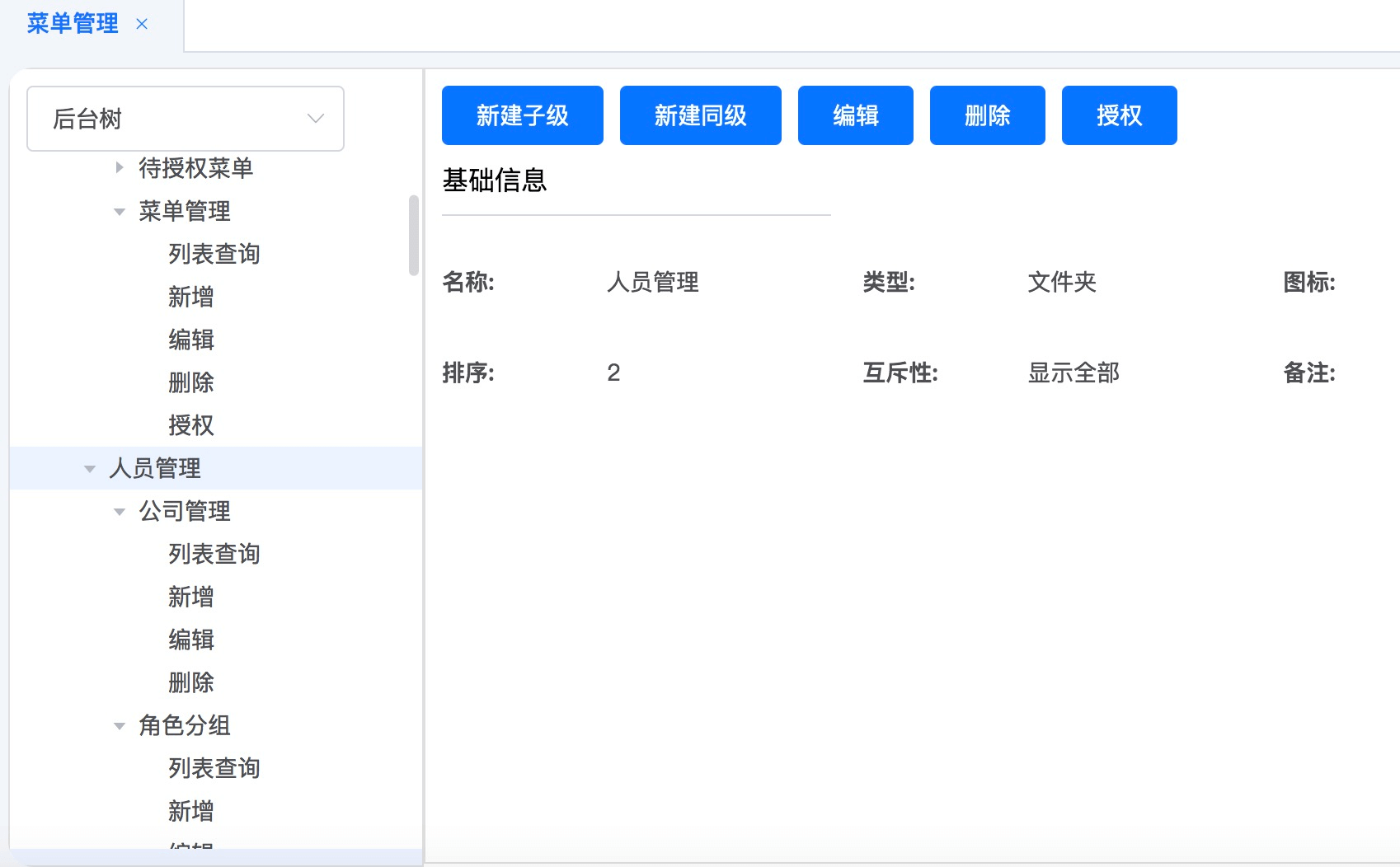

这个服务是针对后端管理界面查询的，会将所有的菜单全部查询出来以便于进行管理，展示结果类似如下图：

这个图片截图于小编正在开发的一个项目，内容可能不一致，但是数据结构基本都是一致的。

3.4、编写用户菜单权限查询服务

在上面，我们介绍到了用户通过角色来关联菜单，因此，很容易想到，流程如下：
